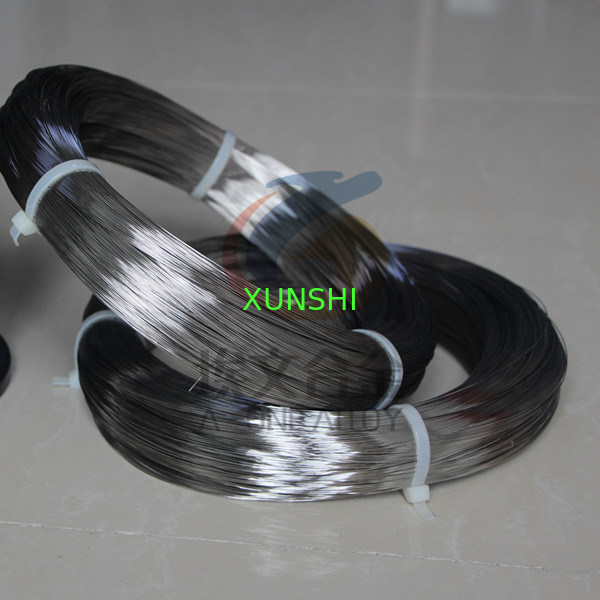

Cables de guía de ondas magnetostrictivos para el medidor de nivel y el sensor de desplazamiento

Cables de guía de ondas magnetostrictivos para el medidor de nivel y el sensor de desplazamiento

• La magnetostricción es una propiedad de los materiales ferromagnéticos como el hierro, el níquel y el cobalto.Cuando se colocan en un campo magnético, estos materiales cambian de tamaño y/o forma

• Una característica importante de un alambre hecho de un material magnetostrictivo es el efecto Wiedemann
• Cuando se aplica un campo magnético axial a un alambre magnetostrictivo, y se pasa una corriente a través del alambre, se produce una torsión en la ubicación del campo magnético axial
• La torsión es causada por la interacción del campo magnético axial, generalmente de un imán permanente, con el campo magnético a lo largo del alambre magnetostrictivo,que está presente debido a la corriente en el cable
• La corriente se aplica como un pulso de corta duración, -1 o 2 μs, la densidad de corriente mínima es a lo largo del centro del cable y el máximo en la superficie del cable
• Esto se debe al efecto de la piel.

• La intensidad del campo magnético también es mayor en la superficie del alambre
• Esto ayuda en el desarrollo de la torsión de la guía de ondas
• Dado que la corriente se aplica como un pulso, la torsión mecánica viaja en el alambre como una onda ultrasónica
• El alambre magnetostrictivo se llama por lo tanto la guía de ondas
• La onda viaja a la velocidad del sonido en el material de la guía de ondas, - 30 m/s

Aplicación:

• Medidor de nivel magnetostrictivo
• Sensor de nivel magnetostrictivo
• Sensor de posición magnetostrictivo
• Sensor de desplazamiento magnetostrictivo
• Transductores de desplazamiento lineal magnetostrictivo
• Transductores magnetostrictivos
• Otros sensores donde se necesite alambre magnetostrictivo

Rango de tamaños:
0.15 a 1.0 mm

Tamaño del stock:

• F0,50 mm
• F0,75 mm
• F0,8 mm
