Alambre guía de ondas magnetostrictivo//Alambre de aleación para magnetoestrictivo Sensores//Alambre de guía de ondas//Alambre de guía de ondasusado paratransductor//Cable de guía de ondas utilizado para el sensor

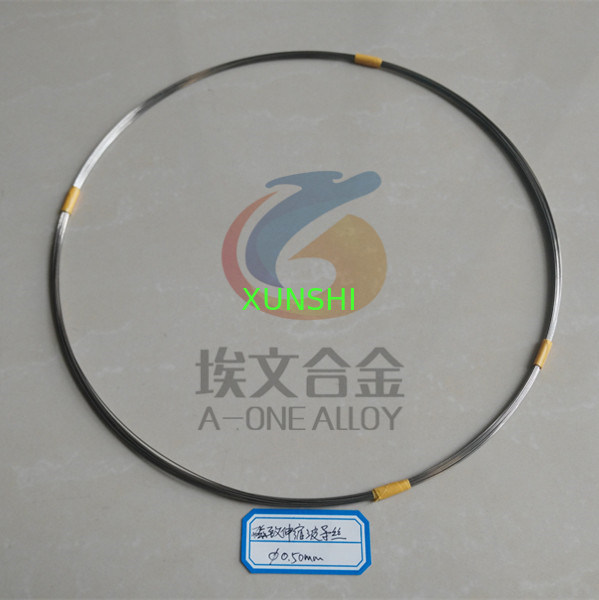

Cable guía de ondas magnetostrictivo para sensor de nivel y sensor de desplazamiento.
La magnetoestricción es una propiedad de materiales ferromagnéticos como el hierro, el níquel y el cobalto.
Cuando se colocan en un campo magnético, estos materiales cambian de tamaño y/o forma.
Una característica importante de un alambre hecho de material magnetoestrictivo es el efecto Wiedemann. Cuando se aplica un campo magnético axial a un cable magnetoestrictivo y se hace pasar una corriente a través del cable, se produce una torsión en la ubicación del campo magnético axial. La torsión es causada por la interacción del campo magnético axial, generalmente de un imán permanente, con el campo magnético a lo largo del alambre magnetoestrictivo, que está presente debido a la corriente en el alambre. La corriente se aplica como un pulso de corta duración, -1 o 2 us; la densidad de corriente mínima está a lo largo del centro del cable y la máxima en la superficie del cable. Esto se debe al efecto piel.
La intensidad del campo magnético también es mayor en la superficie del cable. Esto ayuda a desarrollar el giro de la guía de ondas. Dado que la corriente se aplica en forma de impulso, la torsión mecánica se transmite por el cable en forma de onda ultrasónica. Por lo tanto, el alambre magnetoestrictivo se llama guía de ondas. La onda viaja a la velocidad del sonido en el material de la guía de ondas, ~ 3000 m/s.
-
Coeficiente de magnetoestricción: 28 ppm
-
Densidad: 8,1g/cm3
-
Resistencia a la tracción: Por encima de 930MPa
-
Temperatura de trabajo: -40~85℃
-
Solicitud:
Indicador de nivel magnetostrictivo
Sensor de nivel magnetoestrictivo
Sensor de posición magnetoestrictivo
Sensor de desplazamiento magnetostrictivo
Transductor de desplazamiento lineal magnetostrictivo
Transductor magnetostrictivo
Otros sensores donde se necesita cable magnetoestrictivo
-
STamaño del cable en stock:0,2 mm, 0,35 mm, 0,50 mm, 0,75 mm, 1,00 mm, 1,2 mm
